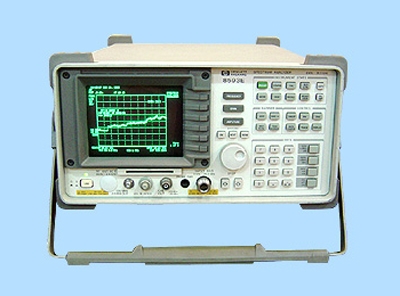

產品名稱:頻譜分析儀

品　　牌:HP

產品型號:HP8593E

產品指標:9K-26.5GHZ

產品信息: 頻率范圍：頻段 本振諧波次數=N 中心頻率 0 1 9kHz ～2.9GHz 1 1 2.75GHz ～6.5GHz 2 2 6.0 ～12.8GHz 3 3 12.4 ～19.4GHz 4 4 19.1～22GHz 4 4(選件026/027） 19.1～26.5GHz 頻率基準老化率：±2×10-6/年,±l×l0-7/年(選件004) 溫度穩定性：±5×10-6,±l×lO-8(選件004) 初始精度：±0.5× 10-6,±2.2×l0-8(選件004) 頻率讀出精度(起始處、終止處、中心處、頻標處)：　　±(頻率讀數×頻率基準誤差+間隔精度+間隔的1%+RBW的20%+lOO Hz×N) 頻標計數精度　　間隔≤lOMHz × N：±(頻標頻率×頻率基準誤差+計數器分辨率+l00Hz×N) 　　間隔>lOMHz × N：±(頻標頻率×頻率基準誤差+計數器分辨率+lkHz×N) 計數器分辨率　　間隔≤lO MHz×N：可在lO Hz ～100 kHz之間選擇　　間隔>lOMHz×N：可在100 Hz ～10O kHz之間選擇頻率間隔范圍：OHz(零掃頻間隔)和[10×N] kHz ～19.25GHz;至小間隔為[l×N]kHz(選件l30) 分辨率：4位數字或20 Hz ×N,兩者中的較大者精度：間隔≤10MHz × N：間隔的±2% 間隔>l0 MHz×N：間隔的±3% 掃描時間范圍：間隔=0 Hz或>l kHz：20 ms～lOO s 間隔 = O Hz(選件101)20μs～100 s 精度：20 ms～100 s：±3% 　　　20μs～<20 ms(選件101)：±2% 掃描觸發：自激、單次、電源、視頻、外部分辨帶寬：lkHz ～3MHz(3dB),按1、3、10順序分檔; 　　　　　9kHz和12O KHz(6dB)EMI帶寬?！　　　　∵x件130增加30、lOO和300 Hz(3dB)帶寬和20OHz(6dB)EMI帶寬精度：±20% 選擇性(典型值) 　　-60 dB/-30 dB：3kHz ～1O kHz,15：1 　　1OO KHz～3MHz,15：1 　　1 kHz,3KHz,16：1 　　-40 dB/-3dB：30 Hz～300 Hz,10：1 視頻帶寬范圍：30Hz～1MHz,按1.3順序分檔(用選件130時為lHz ～l MHz) 穩定度噪聲邊帶(lkHz RBW，3O Hz VBW,取樣檢波器) 　與連續波信號的偏離>lO kHz：≤-90 dBc/Hz+20 log N 　與連續波信號的偏離>20 kHz：≤-lOO dBc/Hz+2O log N 　與連續波信號的偏離>30 kHz：≤-l05 dBc/Hz+20 log N 剩余調頻：l kHz RBW,l kHz VBW：≤（250×N）Hz pk-pk(lOO ms) 　　　　　30 Hz RBW,30 Hz VBW：≤30×N）Hz pk-pk(30O ms) 系統相關的邊帶(與連續披信號的偏離>3OkHz)：≤-65dBc+20 log N 梳狀發生器頻率(8593E,8596E)100MHz基波頻率;±0.007%頻率精度幅度 幅度范圍：顯示的平均噪聲電平～+30 dBm 至大安全輸入電平(輸入衰減器≥lO dB) 平均連續功率：+30 dBm(l W) 峰值脈沖功率 +50 dBm(l00W)，在脈寬<10μs,占空比<1%和輸入衰減≥30dB時 直流 8593E：0 Vdc 增益壓縮(>lO MHz)：≤0.5dB(輸入混頻器上的總功率=-10dBm) 顯示的平均噪聲電平(輸入端接匹配負載,O dB衰減,30 Hz VBW或l Hz VBW(用選件l30),取樣檢披器) 3O Hz RBW 1 kHz RBW 8593E 400kHz ～2.9GHz 2.75～6.5GHz 6.0～l2.8GHz l2.4～l9.4GHz l9.l～22GHz ≤-l27dBm ≤-l29dBm ≤-l17dBm ≤-1l3dBm ≤-l07dBm ≤-l12dBm ≤-114dBm ≤-l02dBm ≤-98dBm ≤-92dBm HP 8593E選件026/027 l9.l～26.5GHz ≤-l02dBm ≤-87dBm 寄生晌應 二次諧波失真 8593E(10MHz～2.9GHz)：〈-70dBc,對于輸入混頻器上的-40dBm音頻信號而言 8593E(>2.75GHz)：〈-100dBc,對于輸入混頻器上的-10dBm音頻信號而言(或低于所顯示的平均噪聲電平(DANL)) 三階互調 8596E(>10MHz)：<-70 dBc,對于輸入端上的兩個-30 dBm音頻信號和>50kHz的間隔而言其它與輸入相關的寄生信號(偏離≥3O kHz ,輸入混頻器加-20 dBrn音頻信號) 8593E：<-65dBc(所加頻率≤18GHz);<-60dBc(所加頻率≤22GHz) 剩余響應(輸入端接匹配負載,O dB衰減) 150kHz～6.5GHz(8593E)：<-90dBm 顯示范圍對數刻度：自參考電平起0～-70 dB 經校準;0.1,0.2,0.5dB/格和～20 dB/格,按ldB步進,8格顯示線性刻度：8格刻度單位：dBm,dBmV,dBμV,V,W 頻標讀出分辨率對數刻度：0.05dB 線性刻度：參考電平的0.05% 對零頻率間隔的快速時間掃描(選件101或301,20μs～20 ms) ≤1GHz：參考電平的0.7%(線性刻度) >1GHz：參考電平的1.0%(線性刻度) 參考電平范圍：與幅度范圍相同分辨率：±0.Ol dB(對數刻度);參考電平的±0.12%(線性刻度) 精度：在-20 dBm處為±0.3dB;0～-59.9dBm：±(O.3dB+0.01×(偏離-2O dBm的dB數)) 頻率響應(l0 dB輸入衰減) 絕對平坦度(相對于300 MHz校準輸出)：±1.5dB～±5.0dB(預選器峰值處) 相對平坦度(相對于至大與至小頻率響應之間的中點)：±1.0 dB～±2.0dB(預選器峰值處) 校準器輸出幅度：-20 dBm±0.4dB,+28.75dBmV±0.4dB,8591選件001 分辨帶寬轉換不確定度(相對于3kHz RBW,在參考電平上) 　3kHz ～3MHz RBW：±0.4dB 　1kHz RBW：±0.5dB 　3O Hz～30O Hz RBW：±0.6dB 對數到線性的轉換：±0.25dB(在參考電平上) 顯示器刻度的逼真度　對數增量精度(自參考電平起0～-60dB)：±0.4dB/4dB 　對數至大累積(自參考電平起O～-70 dB) 　　3kHz ～3MHz RBW：±(0.3+0.01×偏離參考電平的dB數) 　　30 kHz ～1kHz RBW：±(0.4+0.Ol×偏離參考電平的dB數) 　線性精度：參考電平的±3% 一般指標 MIL-T-28800：已針對MIL-T-28800 Class5 標準的環境技術指標進行樣機試驗溫度工作溫度：0℃～+55℃ 儲藏溫度：-40℃～+75℃ EMI兼容性：符合傳導和輻射干擾標準 CISPR Pub.11及Messempfaenger Postverfuegung526/527/79 聲頻噪聲：聲壓〈37.5dBA,強度<5.0貝爾(ISODP7779) 電源要求：接通(1線)：90-132Vrms,47-440 Hz;195～250 Vrms,47-66Hz 功耗<500VA;<180 W 待機(O線)：功耗<7W 用戶程序存儲器(額定)：238KB非易失RAM 數據存儲(額定) 內部：24條示跡或32個狀態外部：50條示跡,8個狀態存儲卡：8570OA(32KB),24條示跡或32個狀態; 　　　　85702A(l28kB),99條示跡或l28個狀態盒式磁帶錄象機(VCR)：由組合視頻輸出提供對顯示的連續錄象尺寸(額定,不帶把手、支架或防擴蓋)：325mm(寬)×163mm(高)×427mm(長) 重量：16.4kg(8593E) 選件010和011內置跟蹤發生器選件010(50 Ω)可用于HP 8590E系列頻譜分析儀。選件01l(75Ω)只可用于HP8591E 頻率范圍選件0l0：9 kHz～2.9GHZ(8593E) 輸出電平范圍選件010：-1～-66dBm(8593E); 分辨率：0.ldB 絕對精度：±0.75dB(8593E); 微調范圍：9 dB(8593E); 精度：±0.5dB(8593E) 輸出平坦度：±2.0dB,>10MHz(HP 8593E); 寄生輸出諧波寄生信號：-1dBm輸出,〈-25dBc(8593E); 非諧波寄生信號：-27 dBc,300kHz～2.0GHz,≤-23dBc,2.0GHz～2.9GHz(8593E) 動態范圍(典型值,至大輸出電平一一觸發器饋通) 選件010：111dB(8593E,>400kHz) 選件011：100 dB 功率掃描范圍選件010：-66dBm～-1 dBm,以8dB增大(8593E) 分辨率：0.l dB 主要技術資料 8590系列配置指南,P/I15963-6858E 8590 E系列技術資料,P/I159634909E 8590系列產品手冊,P/I15963-6908E
