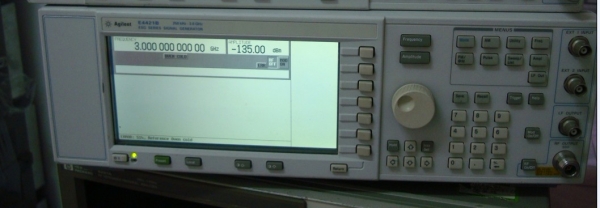

E4421B
瀏覽量：3126 上傳更新：2015-07-10
產品名稱： 高頻信號發生器品牌： 安捷倫agilent產品詳細說明：·靈活結構、有供選件用的升級途徑·4 GHz電子衰減器、可靠、重復性好·高精度·寬帶頻率調制和相位調制·步進掃描（頻率、功率、列表）·機內函數發生器Agilent ESG-A系列模擬射頻信號發生器以卓越的質量和可靠性提供優良的通道內性能，且價格適中。作為首批新一代信號發生器，它們提供極好的頻率和電平控制以及多種調制功能。它們能很好地滿足目前在接收機測試、元器件測試和本地振蕩器應該方面日益提高的要求?？蛇m應將來的需求Agilent ESG-A系列的創新設計提供可改裝的靈活結構，以滿足發展的市場提出的新需求。這些信號發生器為當前或?qū)?lái)的選件提供升級途徑，以及從模擬向數字的轉化。儀器的購置與維護費用低較低的初始成本、高可靠性的3年保用期和2年的校準周期，所有這一切都力求將儀器的購置與維護的費用降至至低限度。Agilent ESG-A系列射頻信號發生器從設計上保證了儀器的長期可靠性、大批量生產測試能力和長時間的正常運行能力。技術指標：頻率：E4400B 250K-1GHzE4420B 250K-2GHzE4421B 250K-3GHzE4422B 250K-4GHz分辯率： 0.01Hz轉換速度：調制接通：<45ms,典型值調制斷開： <35ms,典型值精度： 穩定值，*fc時基掃描方式工作方式： 步進：頻率和功率以及任意列表停留時間： 1ms~60s點數： 2~401內部參考振蕩器：進基穩定度： 標準老化率： <±0.1ppm/年<±0.0005ppm/日（45天以后）溫度（0°~55℃） <±0.05ppm,典型值線路電壓： <±0.002ppm,(+5%,-10%),典型值時基參考輸出：頻率：>0.35Vrms(50Ω負載）外部參考輸出：頻率： 1,2,5,10MHz±典型值10ppm(1ppm,選件1E5）幅度： >0.15Vrms輸入阻抗： 50Ω輸出：范圍標準選件UNB250kHz~1000MHz +13~-136dBm +17~-136dBm>1000MHz~3000MHz +10~-136dBm +16~-136dBm>3000MHz~4000MHz +7~-136dBm +13~-136dBm分辯率： 0.02dB電平精度：（在23°±5℃時） +7~-127dBm <-127dbm250khz~2ghz 4ghz="">17dB(>23dB,選件UNB)轉換速度：<25ms,典型值（30ms,選件UNB）采用功率搜索方式時： <235ms,典型值（245ms,選件unb）反向功率保護： 2000mhz:50w="">2000MHz~4000MHz:25W至大直流電壓： 50V駐波比（典型值）： 標準選件UNB250kHz~2000MHz<1.4:1 <1.25:1>2000MHz~4000MHz<1.9:1 <1.35:1輸出阻抗： 1="" 12="" 249.999mhz="">249.999~≤500MHz 0.53 >500MHz~≤1GHz 14 >1~≤2GHz 25 >2~≤4GHz 4頻譜純度在初始單邊帶相位一噪聲（典型值，在20kHz偏移處）在500MHz上： <-138dBc/Hz在1000MHz上： <-135dBc/Hz在2000MHz上： <-129dBc/Hz在3000MHz上： <-123dBc/Hz在4000MHz上： <-123dBc/Hz剩余調頻(連續波方式,0.3-3kHz帶寬,CCITT，rmsl)頻率調制至大頻偏： N*1MHz分辨率： 頻偏的0.1%成1Hz，兩者中較大的一個頻偏精度： (1kHz速率,頻偏±(FM頻偏的3.5%+20Hz)調頻響應（頻偏=100kHz)路徑 速率 3dB帶寬，典型值1dB帶寬 3dB帶寬FM1 dc/20Hz~100kHz dc/5Hz~10MHzFM dc/20Hz~100kHz dc/5Hz~1MHz失真：（1kHz速率，總諧波失真，頻偏=N*100kHz)：<1%相位調制：至大偏移： 正常帶寬 N*10弧度大帶寬 N*1弧度分辯率： 設置偏移的0.1%偏移精度（1kHz速率） <±（偏移的5%+0.01弧度）調頻響應調相方式 m1="" 100khz="" 7mhz="" fc="">500kHz)范圍: (包絡峰值≤至大額定功率）：0~100%分辯率： 0.1%速率： dc/10Hz~10kHz失真(1kHz速率，總諧波失真）： 30%AM:<1.5%,90%am:4%(典型值）精度（1khz速率）：〈±（設置值的6%+1%）脈沖調制標準：通>80dB;>3GHz;>60dB上升/下降時間： 150ns,典型值至小脈寬（典型值）： ALC接通：2μs，ALC斷開：0.4μs脈沖重復頻率（典型值） ALC接通：10Hz~250kHzALC斷開：DC~1.0MHz電平精度（相對于連續波）： ±0.5dB，典型值內部脈沖發生器： 方波速率：0.1Hz~50kHz脈沖周期：16μs~30s寬度：8μs~30s分辯率： 4μs高性能脈沖調制，選件1E6 通/斷比：>80dB上升/下降時間：<10ns內部脈沖信號源提供調頻、調相和調幅信號以及低頻輸出波形： 正統波、方波、斜波、三角波、脈沖和噪聲速率范圍： 正弦波:0.1Hz~50kHz方波、斜波、三角波：0.1Hz~10kHz分辨率： 0.1Hz僅脈沖時： 4μs頻率精度： 0.005%掃描正統波工作方式（頻率、相位連續）工作方式： 觸發掃描或連續掃描頻率范圍： 0.1Hz~50kHz掃描時間： 1ms~65s分辨率： 1ms雙正統波工作方式頻率范圍： 0.1Hz~50kHz幅度比： 0~100%幅度分辨率： 0.1%低頻輸出（內部調制源）幅度： 0~3Vp,50Ω輸出阻抗： <1Ω外部調制輸入調制類型： Ext1:FM,фM,AM和突發脈沖包絡Ext2:FM,фM,AM和脈沖高/低指標器（100Hz~10MHz帶寬，只適用于交流耦合輸入）： 當輸入電平誤差超過3%（正常值）時即啟動。遠程編程：接口： 帶聽和講的GPIB（IEEEE-488.2-1987).RS-232控制語言： SCP版本1992.0,還與HP8656B及8657A/B/D/J助記符兼容受控功能： SH1,AH1,T6,TE0,L4,LEO,SR1,RL1,PP0,DC1,DTO,CO,E2一般指標：電源指標： 90~254V；50，60或400Hz；200W至大值工作溫度范圍： 0~55℃泄漏： 傳導干擾和輻射干擾符合MIL-STD-461BRE02 Part2和CISPR11標準貯存寄存器： 包含100個貯存寄存器，可提供10個測量時序重量： 凈重<12.7kg(28磅）；發運重量<21kg(46磅）尺寸： 133mm(高）*426mm(長）*432mm（深）(5.25英寸*16.8英寸*17英寸)
