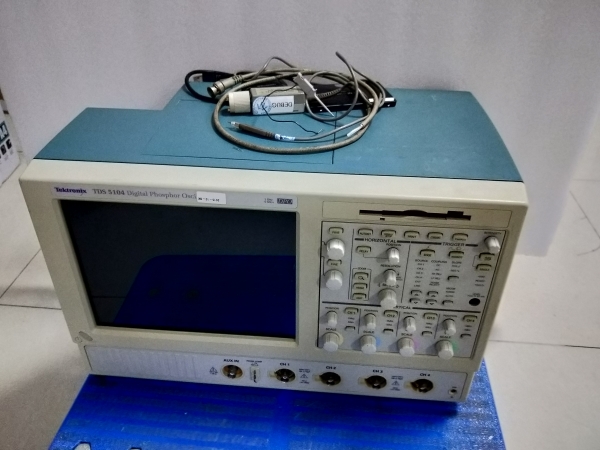

二手TDS5104參數說明|Tektronix TDS5104示波器
| 垂直系統 | TDS5104 |
| 輸入通道 | 4 |
| 模擬帶寬(-3dB) 5mV/格-1V/格 | 1GHz |
| 計算的上升時間 5mV/格(典型) | 400ps |
| 硬件帶寬限制 | 150MHz或20MHz |
| 輸入耦合 | AC,DC,GND |
| 輸入阻抗 | 1MΩ±1%或50Ω±1% |
| 輸入靈敏度,1MΩ | 1mV/格到10V/格 |
| 輸入靈敏度,50Ω | 1mV/格到1V/格 |
| 垂直分辨率 | 8位(>11位,取平均值) |
| 大輸入電壓1MΩ | 在超過200kHz時，±150V CAT I在20dB/10時減至9VRMS |
| 大輸入電壓50Ω | 5VRMS,峰值小于±30V |
| DC增益精度 | 1.5%,偏置設為0V |
| 偏置范圍,1MΩ | 1mV/格-99.5mV/格±1V 100mV/格-1V/格±10V 1.01V/格-10V/格±100V |
| 偏置范圍,50Ω | 1mV/格-50mV/格±0.5V 50.5mV/格-99.5mV/格±0.25V 505mV-1V/格±2.5V |
| 在相等的垂直刻度時任意兩條通道的通道間隔離 | 在≤100MHz時≥100:1,>100MHz時≥30:1,高為額定帶寬 |
| 時基系統 | |
| 時基范圍 | 200ps/格到40s/格 |
| 時基延遲時間范圍 | 16ns到250s |
| 通道間抗扭曲范圍 | ±25ns |
| 時間增量測量精度 | ±（0.30采樣間隔）+(15ppm*讀數) |
| 觸發攔動(RMS) | |
| 長期取樣速率和延遲時間精度 | 在≥1ms間隔上±15ppm |
| 實時取樣速率: 1通道(大) | 5GS/s |
| 2通道(大) | 2.5GS/s |
| 3-4通道(大) | 1.25GS/s |
| 等效取樣速率(大) | 250GS/s |
| 每條通道大記錄長度:標準內存 | 400k(1通道) 200k(2通道) 100k(4通道) |
| 可選的1M內存 | 2M(1通道) 1M(2通道) 500k(4通道) |
| 可選的2M內存 | 8M(1通道) 4M(2通道) 2M(4通道) |
| 在高實時分辨率(1通道)時大時長 | |
| 時間分辨率(一個快照) | 200ps(5GS/s) |
| 標準內存大時長 | 80μs |
| 可選1M內存大時長 | 400μs |
| 可選2M內存大時長 | 1.6ms |
| 采集模式 | |
| FastAcq采集 | FastAcq優化了儀器分析動態信號和捕獲罕見事件的能力 |
| 大FasAcq波形捕獲速率 | 100,000vfms/s |
| 取樣 | 采集取樣值 |
| 峰值檢測 | 以所有實時取樣速率捕獲窄的毛刺 |
| 小峰值檢測脈寬 | <1ns |
| 平均 | 在平均中包括2-10,000個波形 |
| 包絡 | 在小-大包絡中包括2-2×109個波形 |
| Hi-Res | 實時矩形波串平均降低了隨機噪聲，提高了分辨率 |
| 靈敏度 | |
| 內部DC耦合 | 0.35格DC到50MHz, 在1GHz時提高到1格 |
| 外部(輔助輸入) | 400mV從DC到50MHz,在100MHz時提高到750mV |
| 主要觸發模式 | 自動、正常和單一 |
| 觸發序列 | 主要延遲，按時間計算的延遲，按事件計算的延遲。 所有序列可以包括觸發事件后的單獨水平延遲， 以便及時定位采集窗口 |
| 觸發電平范圍 | |
| 內部 | 從屏幕中心±10格 |
| 外部(輔助輸入) | ±8V |
| 線路 | 固定在0V |
| 觸發耦合 | DC,AC(衰減<60Hz),HF拒絕(衰減>30kHz), LF拒絕(衰減<80kHz),噪聲拒絕(降低靈敏度) |
| 觸發保持范圍 | 小250ns,大12s |
大輸入電壓50Ω
1mV/格-99.5mV/格±1V 100mV/格-1V/格±10V 1.01V/格-10V/格±100V
| 外觀尺寸 | mm | 英寸 |
| 高 | 285 | 11.2 |
| 寬 | 447 | 17.6 |
| 厚 | 288 | 11.35 |
| 凈重 | Kg | 磅 |
| 10.55 | 23.25 | |
| 發貨重量 | 25 | 55 |
架裝配置
| 外觀尺寸 | mm | 英寸 |
| 高 | 267 | 10.5 |
| 寬 | 483 | 19 |
| 厚 | 288 | 11.35 |
| 凈重 | Kg | 磅 |
| 11.8 | 26 | |
| 工具箱 | 5 | 11 |
機械
冷卻:要求工作臺配置留出空隙
| 外觀尺寸 | mm | 英寸 |
| 頂部 | 0 | 0 |
| 底部 | 0 | 0 |
| 左側 | 76 | 3 |
| 右側 | 0 | 0 |
| 前面 | 0 | 0 |
| 后面 | 0 | 0 |
| 硬件選項 | |||
| 16 光盤刻錄機 | X | X | X |
| 17 額外的128MB的RAM | X | X | X |
| 18 觸摸屏接口 | X | X | X |
| 1P 內置熱敏打印機 | X | X | X |
| 采集內存選項 | |||
| 1M 多2M樣本(1條通道) | X | X | X |
| 2M 多8M樣本(1條通道) | X | X | X |
| 安裝選項 | |||
| 1K K420示波器手推車 | X | X | X |
| 1R 架裝工具箱 | X | X | X |
| 軟件選項 | |||
| 2A 高級分析-公式編輯順、光譜FFT和直方圖 | X | X | X |
| J1 TDSJIT2-抖動和定時分析軟件 | X | X | X |
| J2 TDSDDM2-磁盤驅動器測量軟件 | X | X | X |
| USB TDSUSBS-僅符合USB2.0標準的測試軟件 | X | X | |
| 探頭選項 | |||
| 33 增加一個P6158 3.0GHz,20x小型C探頭 | X | ||
| 34 增加一個P6247 1.0GHz差分探頭 | X | X | |
| 35 增加一個P6243 1.0GHz有源探頭 | X | X | |
| 37 增加一個P6245 1.5GHz有源探頭 | X | ||
| 39 增加一個P6248 1.7GHz差分探頭 | X | ||
| 53 增加一個P5050 500MHz,10x無源探頭 | X | X | X |
| 服務選項 | |||
| D1 校準數據報告 | X | X | X |
| C3 增加兩年的校準服務 | X | X | X |
| D3 選項C3的校準數據報告 | X | X | X |
| R3 增加兩年的維修服務 | X | X | X |
